Karbidové vrtáky 5xD s vnitřním chlazením VS501, VS501V
Doporučené použití
< 55 HRc
< 1600 N/mm2
Ocel
Nerez
Litina
Použitelné
Měď
Hliník
Povlak
AlTiN
AlTiSiN

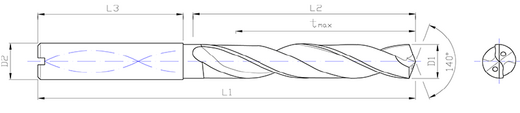

| Katalogové číslo | Průměr D1 | Celková délka L1 | Délka šroubovice L2 | Délka stopky L3 | Max. hloubka tmax | Tolerance vrtáku m7 | Průměr stopky D2h6 |
|---|---|---|---|---|---|---|---|
| VS501.0300(V) ↓ VS501.0370(V) | 3,0 - 3,7 | 66 | 28 | 36 | 23 | 0,004/0,016 | 6 |
| VS501.0380(V) ↓ VS501.0470(V) | 3,8 - 4,7 | 74 | 36 | 36 | 29 | 0,004/0,016 | 6 |
| VS501.0480(V) ↓ VS501.0600(V) | 4,8 - 6,0 | 82 | 44 | 36 | 35 | 0,004/0,016 | 6 |
| VS501.0610(V) ↓ VS501.0800(V) | 6,1 - 8,0 | 91 | 53 | 36 | 43 | 0,006/0,021 | 8 |
| VS501.0810(V) ↓ VS501.1000(V) | 8,1 - 10,0 | 103 | 61 | 40 | 49 | 0,006/0,021 | 10 |
| VS501.1010(V) ↓ VS501.1200(V) | 10,1 - 12,0 | 118 | 71 | 45 | 56 | 0,007/0,025 | 12 |
| VS501.1210(V) ↓ VS501.1400(V) | 12,1 - 14,0 | 124 | 77 | 45 | 60 | 0,007/0,025 | 14 |
| VS501.1410(V) ↓ VS501.1600(V) | 14,1 - 16,0 | 133 | 83 | 48 | 63 | 0,007/0,025 | 16 |
| VS501.1610(V) ↓ VS501.1800(V) | 16,1 - 18,0 | 143 | 93 | 48 | 71 | 0,007/0,025 | 18 |
| VS501.1810(V) ↓ VS501.2000(V) | 18,1 - 20,0 | 153 | 101 | 50 | 77 | 0,008/0,029 | 20 |
Nejčastěji používané průměry vrtáků držíme skladem.
Aktuální přehled disponibilních položek poskytneme na vyžádání.
Zakázková výroba méně používaných rozměrů vrtáků dle požadavků zákazníka.
Je možno vyrobit požadovaný rozměr udaný v setinách mm a dohodnuté toleranci.
Stanovená minimální objednací množství:
D < 10,0 mm = 5 ks
D < 16,0 mm = 3 ks
D > 16,0 mm = 2 ks
Nástroje také v provedení Viper edition s povlakem AlTiSiN.
Je to vícevrstvý nanokompozitní povlak Viper AlTiSiN, který nabízí nekompromisní výkon při obrábění i těch nejobtížnějších materiálů. Vysoká mikrotvrdost, vynikající odolnost proti opotřebení a nízká tepelná vodivost zajišťují dlouhou životnost nástrojů a skvělé výsledky i při vysokých řezných rychlostech. Speciální složení povlaku umožňuje jeho použití jak při suchém, tak mokrém obrábění titanových a niklových slitin, kalených a nerezových ocelí.
